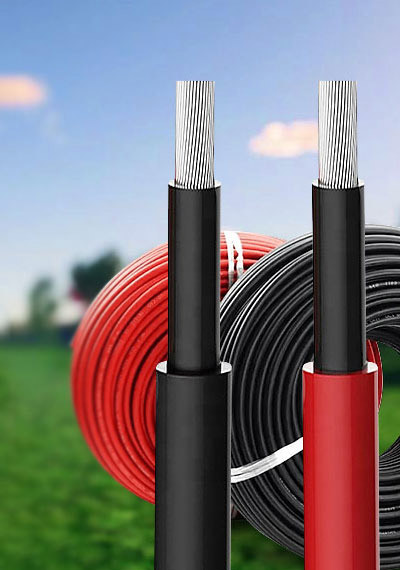

光伏電纜是為了適應光伏發電系統的特殊要求而設計的，其結構通常包括三個主要部分：導體、絕緣層、和護套層，有時還包括分離層等附加結構。下面是光伏電纜的具體結構介紹：

1. 導體（Conductor）：

   - 導體是電纜的核心部分，負責傳輸電能。光伏電纜的導體通常采用退火軟銅線，可以是純銅或者鍍錫銅，以提高導電性能和防腐蝕能力。導體尺寸依據應用需求，常見的規格有2.5平方毫米和4平方毫米等。

2. 絕緣層（Insulation Layer）：

   - 絕緣層包裹在導體外部，主要作用是防止電流泄露并保護導體免受環境影響。光伏電纜的絕緣層通常由無鹵素交聯聚烯烴材料制成，這種材料具有良好的耐候性、耐磨、耐油、耐酸堿以及高阻燃性。絕緣層厚度設計以確保電纜能夠承受至少1000V以上的電壓，并且顏色通常設計為紅色和黑色，以便區分正負極。

3. 護套（Jacket）：

   - 護套是電纜最外層的保護層，直接接觸外界環境。光伏電纜的護套通常采用無鹵素交聯阻燃化合物，這種材料能提供額外的機械保護、抗紫外線、耐腐蝕等特性，以確保電纜能在戶外惡劣環境中長期穩定工作。

4. 分離層（Separator Layer）（可選）：

   - 在某些設計中，可能會包含一個分離層，位于絕緣層和護套之間，或在多芯電纜中導體之間。此層可以是干燥、適量的無機粉末或涂層（如滑石粉），目的是防止絕緣層和護套粘連，便于電纜彎曲和安裝，同時也可增強電纜的機械性能。

光伏電纜的設計還考慮到了寬廣的工作溫度范圍，通常能在-40℃到+90℃的環境溫度下工作，導體最高工作溫度可達120℃，并且在短時間內能承受更高的短路溫度（如200℃持續5秒）。此外，它們的預期使用壽命通常為25年以上，以匹配光伏電站的長壽命需求。敷設方式上，光伏電纜常采用接插件連接，可以穿管保護，利用組件支架作為電纜敷設的路徑和固定點，以減少環境因素的不利影響。
