1 引言：隨(sui)著電(dian)(dian)力(li)事業(ye)的不斷發(fa)展，電(dian)(dian)纜在(zai)縣(xian)級電(dian)(dian)網建設(she)(she)和(he)(he)改(gai)造中(zhong)得到大規(gui)模推廣和(he)(he)應用。電(dian)(dian)纜線路的敷(fu)設(she)(she)通(tong)常有三種(zhong)方(fang)法：一是(shi)(shi)直埋(mai)敷(fu)設(she)(she)，二(er)是(shi)(shi)電(dian)(dian)纜隧(sui)道敷(fu)設(she)(she)，三是(shi)(shi)穿(chuan)管(guan)敷(fu)設(she)(she)。直埋(mai)敷(fu)設(she)(she)的特點(dian)是(shi)(shi)散熱好(hao)，施(shi)工(gong)簡便，投資少，但檢(jian)修(xiu)不方(fang)便，易腐蝕(shi)和(he)(he)發(fa)生外界機械損傷;電(dian)(dian)纜隧(sui)道敷(fu)設(she)(she)雖然(ran)方(fang)便，但占用地(di)下(xia)空(kong)間(jian)大、造價高;而采用穿(chuan)管(guan)線敷(fu)設(she)(she)，施(shi)工(gong)簡單(dan)，投資省(sheng)，檢(jian)修(xiu)方(fang)便，可(ke)提前預埋(mai)，可(ke)避(bi)免(mian)地(di)下(xia)其(qi)它(ta)管(guan)線對電(dian)(dian)纜本身的影響。電(dian)(dian)纜保護(hu)(hu)(hu)管(guan)在(zai)電(dian)(dian)網建設(she)(she)和(he)(he)改(gai)造工(gong)程中(zhong)的使用量與日(ri)俱(ju)增(zeng)，但電(dian)(dian)纜保護(hu)(hu)(hu)管(guan)種(zhong)類很多，性能(neng)各異。因(yin)此對電(dian)(dian)纜保護(hu)(hu)(hu)管(guan)進行正確的技術分析和(he)(he)合理(li)的選(xuan)擇尤為重要。

2 電纜保(bao)護管(guan)的種類

電(dian)纜保(bao)護(hu)管(guan)(guan)(guan)(guan)的種類主(zhu)要有這樣幾(ji)類：有機高分子材料電(dian)纜保(bao)護(hu)管(guan)(guan)(guan)(guan)，如(ru)(ru)(ru)PE碳素波紋管(guan)(guan)(guan)(guan)，PVC管(guan)(guan)(guan)(guan)等(deng)(deng)(deng)。金(jin)屬(shu)材料類電(dian)纜保(bao)護(hu)管(guan)(guan)(guan)(guan)，如(ru)(ru)(ru)涂(tu)塑鋼(gang)管(guan)(guan)(guan)(guan)、鍍鋅(xin)鋼(gang)管(guan)(guan)(guan)(guan)等(deng)(deng)(deng)。樹脂基纖(xian)維(wei)增強復合材料類電(dian)纜保(bao)護(hu)管(guan)(guan)(guan)(guan)，如(ru)(ru)(ru)玻(bo)璃鋼(gang)管(guan)(guan)(guan)(guan)等(deng)(deng)(deng)。水(shui)(shui)(shui)泥(ni)基纖(xian)維(wei)增強復合材料類電(dian)纜保(bao)護(hu)管(guan)(guan)(guan)(guan)，如(ru)(ru)(ru)低磨擦纖(xian)維(wei)水(shui)(shui)(shui)泥(ni)管(guan)(guan)(guan)(guan)、維(wei)綸水(shui)(shui)(shui)泥(ni)管(guan)(guan)(guan)(guan)等(deng)(deng)(deng)。

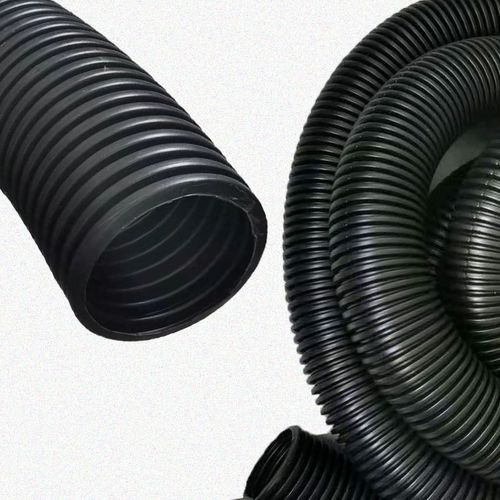

2.1 PE碳(tan)素波紋管(guan)

PE碳素波紋管是以高(gao)密度聚(ju)乙烯和(he)(he)改性碳素為主要材料，采(cai)用(yong)撤出成(cheng)型工(gong)藝生產(chan)的(de)螺紋管材，具有(you)較(jiao)好(hao)的(de)強(qiang)度和(he)(he)耐老(lao)化、可(ke)彎曲、無接縫、防水(shui)性好(hao)等(deng)特(te)點(dian)，與聚(ju)乙烯其它管材相比，有(you)較(jiao)好(hao)的(de)強(qiang)度和(he)(he)耐老(lao)化、耐腐(fu)蝕性能，有(you)較(jiao)小的(de)密度，一般(ban)小于1.0 g/c。

優點(dian)：柔韌(ren)性：可彎曲自如地繞過障礙物，便(bian)于施工。由于重量較輕(qing)且有(you)波紋狀結構。使碳素波紋管可以做成任意長度，在兩工作井(jing)之(zhi)間能(neng)做到無接縫，有(you)良好(hao)的防水性能(neng)。

壽命(ming)長：強(qiang)度(du)高、耐腐蝕、耐酸堿(jian)。

方便實用(yong)：質(zhi)地輕、搬(ban)運方便，內有鋼絲(si)引線，單根(gen)長(chang)度長(chang)、接口(kou)少，施工期短，綜合成本低(di)。

用途廣：城網改造、高(gao)低(di)壓(ya)電纜埋地(di)護線、電信電纜、高(gao)速(su)公(gong)路(lu)、變(bian)電站、水利工程等。

缺點(dian)：碳(tan)素(su)(su)(su)波紋管(guan)(guan)具有較(jiao)(jiao)高(gao)(gao)的(de)(de)熱膨脹系(xi)(xi)數，一般是(shi)混(hun)凝土膨脹系(xi)(xi)數的(de)(de)10倍(bei)左右，按100 m計算，當管(guan)(guan)內溫(wen)度(du)升高(gao)(gao)40 ℃時(shi)，自(zi)由狀態的(de)(de)碳(tan)素(su)(su)(su)波紋管(guan)(guan)可伸長0.00015×100×40 = 0.6 m。碳(tan)素(su)(su)(su)波紋管(guan)(guan)的(de)(de)熱變(bian)形溫(wen)度(du)一般在60～80℃，耐(nai)熱溫(wen)度(du)較(jiao)(jiao)低，在較(jiao)(jiao)高(gao)(gao)的(de)(de)工作(zuo)溫(wen)度(du)條(tiao)件下(xia)承壓(ya)荷載(zai)低，容易老化。碳(tan)素(su)(su)(su)波紋管(guan)(guan)的(de)(de)氧(yang)指數較(jiao)(jiao)低，對電纜(lan)的(de)(de)防水(shui)不利(li)。另(ling)外，碳(tan)素(su)(su)(su)波紋管(guan)(guan)的(de)(de)熱阻系(xi)(xi)數較(jiao)(jiao)高(gao)(gao)，電纜(lan)運行時(shi)產(chan)生的(de)(de)熱量(liang)不容易散發出(chu)去，對提高(gao)(gao)電纜(lan)的(de)(de)載(zai)流(liu)量(liang)不利(li)。

2.2PVC管

優點：PVC管是以聚氯乙(yi)烯為主要(yao)原料，并填加各種不(bu)同的填料改性而成的擠出成型管材，從(cong)管材結構(gou)上分為雙壁波紋及普通管。PVC管外觀光滑，內(nei)壁磨擦系數小(xiao)，穿(chuan)管敷設時(shi)不(bu)損傷電(dian)纜，并具(ju)有(you)重量輕、強(qiang)度高、便(bian)于運輸、投(tou)資省、施工方便(bian)，應用行業廣等特點。

缺(que)點：PVC管的(de)熱變(bian)形溫度在75～85 ℃，其耐熱性(xing)能隨填料的(de)增加而提(ti)(ti)高，但卻可以緩慢燃燒(shao)，防(fang)火性(xing)能較(jiao)差(cha)。現有氯化聚氯乙(yi)烯PVC-C套管的(de)氧氣指數可以達到(dao)40，PVC管的(de)線膨脹系數為 0.00008 K-1，包封混凝土的(de)熱阻系數較(jiao)高，電(dian)纜運行時產生的(de)熱量不容(rong)易散發出去，對提(ti)(ti)高電(dian)纜的(de)載流量不利。

2.3涂塑鋼管

優點：涂(tu)(tu)塑鋼(gang)(gang)(gang)管是由普(pu)通鋼(gang)(gang)(gang)管涂(tu)(tu)塑制成(cheng)的(de)(de)(de)新型管材，具有鋼(gang)(gang)(gang)管所具備的(de)(de)(de)優良(liang)機械(xie)性能和(he)良(liang)好的(de)(de)(de)耐(nai)熱(re)、防火和(he)散熱(re)性能，克(ke)服(fu)了(le)鋼(gang)(gang)(gang)管不耐(nai)腐蝕的(de)(de)(de)缺(que)點。涂(tu)(tu)塑鋼(gang)(gang)(gang)管造價較(jiao)高，比較(jiao)適合淺土過路埋設、超重(zhong)荷載等特殊要求的(de)(de)(de)情況下使用(yong)。

缺點：涂(tu)塑(su)鋼(gang)管(guan)(guan)同鋼(gang)管(guan)(guan)一樣(yang)不(bu)能用作(zuo)單芯(xin)電纜(lan)的穿管(guan)(guan)，以(yi)避免在大負荷(he)電流時，使涂(tu)塑(su)鋼(gang)管(guan)(guan)壁感應(ying)較大的零序電流而(er)嚴(yan)重發熱危及電纜(lan)絕緣。

2.4玻璃鋼管

優點：玻(bo)璃鋼管是以中(zhong)堿纖維(wei)無捻粗紗布和不(bu)(bu)飽和聚酯(zhi)樹(shu)脂(zhi)為主(zhu)要成(cheng)分(fen)組成(cheng)的(de)(de)有(you)機化(hua)合物(wu)，通過纏繞在(zai)芯模上層(ceng)疊(die)成(cheng)所需(xu)厚度(du)，固化(hua)后脫模而得到(dao)的(de)(de)制品。具有(you)強(qiang)度(du)高、耐(nai)腐(fu)蝕、耐(nai)老(lao)化(hua)的(de)(de)特點，以及(ji)絕緣(yuan)性能(neng)好、遇火不(bu)(bu)燃燒、耐(nai)熱性好、使用(yong)壽命長(chang)等(deng)優點。管子的(de)(de)內壁光(guang)滑，穿纜(lan)時不(bu)(bu)會刮傷電纜(lan)，本體重量較輕，安裝施(shi)工簡捷(jie)方便，一人即可搬動，能(neng)大(da)大(da)縮(suo)短施(shi)工周期(qi)，降低安裝造價。另外，管子還具有(you)一定的(de)(de)耐(nai)水(shui)性，可以在(zai)潮濕(shi)或長(chang)期(qi)在(zai)水(shui)中(zhong)敷設。而普通的(de)(de)無機復合材料不(bu)(bu)耐(nai)水(shui)，只能(neng)在(zai)干燥(zao)條件(jian)下敷設。

缺點(dian)：玻(bo)璃鋼(gang)管(guan)的(de)(de)性(xing)能(neng)取決(jue)于(yu)使(shi)用(yong)的(de)(de)原(yuan)材(cai)(cai)(cai)料，如果(guo)原(yuan)材(cai)(cai)(cai)料選(xuan)擇合適(shi)，高質量(liang)的(de)(de)玻(bo)璃纖維(wei)電纜管(guan)具有有機材(cai)(cai)(cai)料和無(wu)機材(cai)(cai)(cai)料的(de)(de)一(yi)切優點(dian)，如果(guo)原(yuan)材(cai)(cai)(cai)料選(xuan)擇不合適(shi)，采用(yong)高堿玻(bo)璃纖維(wei)則(ze)同(tong)時(shi)具有有機材(cai)(cai)(cai)料和無(wu)機材(cai)(cai)(cai)料的(de)(de)一(yi)切缺點(dian)，化(hua)學性(xing)能(neng)和力學穩(wen)定(ding)性(xing)極差，老化(hua)速(su)度非常快，用(yong)于(yu)電纜敷(fu)設，將給工程質量(liang)留(liu)下極大隱患(huan)。

2.5低磨擦纖維水泥管

優點(dian)：低(di)(di)磨(mo)擦纖(xian)維(wei)水(shui)(shui)泥(ni)管(guan)(guan)(guan)采用無機水(shui)(shui)硬(ying)性(xing)(xing)水(shui)(shui)泥(ni)材(cai)料為基(ji)材(cai)，用抄(chao)取工(gong)藝(yi)加壓卷制，并(bing)(bing)在(zai)管(guan)(guan)(guan)子(zi)(zi)內(nei)壁表面涂覆一層(ceng)薄(bo)膜層(ceng)而成(cheng)(cheng)的(de)(de)一種保護管(guan)(guan)(guan)。它是一種耐(nai)熱(re)、防火材(cai)料。該產品在(zai)溫(wen)度300 ℃下結構不(bu)破壞，不(bu)存在(zai)軟(ruan)化(hua)、收縮、變(bian)形方面的(de)(de)情況(kuang)，具有(you)良好的(de)(de)散熱(re)性(xing)(xing)、耐(nai)腐(fu)蝕性(xing)(xing)和耐(nai)久(jiu)性(xing)(xing)，其散熱(re)效(xiao)果接(jie)近于(yu)直埋地(di)下的(de)(de)散熱(re)效(xiao)果。由于(yu)管(guan)(guan)(guan)子(zi)(zi)的(de)(de)主要成(cheng)(cheng)分是水(shui)(shui)泥(ni)，水(shui)(shui)泥(ni)和纖(xian)維(wei)混(hun)合凝結后形成(cheng)(cheng)堅硬(ying)的(de)(de)水(shui)(shui)泥(ni)石，埋在(zai)地(di)下地(di)壤中(zhong)散熱(re)效(xiao)果好，不(bu)受自然風化(hua)的(de)(de)侵蝕，適用于(yu)酸、堿、鹽、有(you)機物等(deng)(deng)各類(lei)環境(jing)中(zhong)敷(fu)(fu)設。管(guan)(guan)(guan)子(zi)(zi)具有(you)較高的(de)(de)強度和較低(di)(di)的(de)(de)價格，適用于(yu)包封、直埋、過路(lu)等(deng)(deng)多種施工(gong)方式，施工(gong)比較簡單、方便(bian)。低(di)(di)磨(mo)擦纖(xian)維(wei)水(shui)(shui)泥(ni)管(guan)(guan)(guan)具有(you)較好的(de)(de)剛性(xing)(xing)，管(guan)(guan)(guan)子(zi)(zi)間的(de)(de)連(lian)接(jie)方便(bian)，敷(fu)(fu)設的(de)(de)管(guan)(guan)(guan)路(lu)平直，內(nei)壁磨(mo)擦系(xi)數小，有(you)利(li)于(yu)電(dian)纜穿管(guan)(guan)(guan)通暢并(bing)(bing)免受外力的(de)(de)破壞。

缺點：由于低(di)磨擦(ca)纖(xian)維水泥(ni)管是(shi)一種剛性材料，抗張強度明顯低(di)于抗壓強度，且重(zhong)量(liang)較重(zhong)，運輸裝卸(xie)不方(fang)便。

3電(dian)纜保護(hu)管(guan)的性能(neng)參數

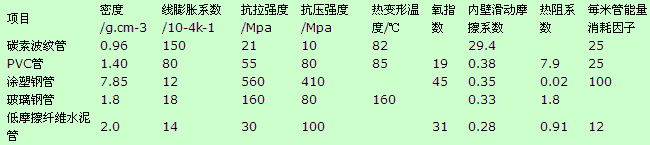

各類電纜保(bao)護管的主要性(xing)能見表1所示。

3 結語

電(dian)(dian)纜保護(hu)管的(de)選(xuan)擇與(yu)使(shi)用和(he)(he)電(dian)(dian)力電(dian)(dian)纜的(de)選(xuan)擇與(yu)使(shi)用一樣，是(shi)關系到城鎮配電(dian)(dian)網運行(xing)(xing)(xing)安全的(de)大(da)事，必須慎之又慎。選(xuan)用時(shi)可根據(ju)產品的(de)技術(shu)性能指(zhi)標和(he)(he)實際使(shi)用條件(jian)進(jin)行(xing)(xing)(xing)科學選(xuan)擇。直埋使(shi)用時(shi)應充(chong)分(fen)考慮埋地(di)深度和(he)(he)產品外壓荷載這兩個參(can)數之間的(de)相關性，達到經濟、安全、運行(xing)(xing)(xing)可靠的(de)目(mu)的(de)。
