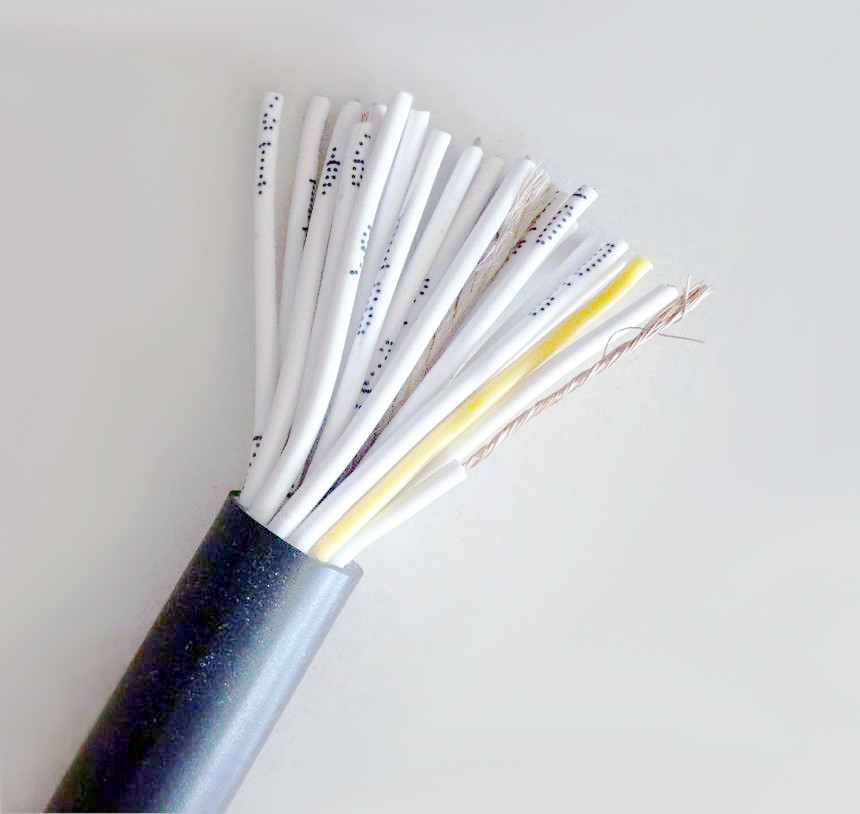

1、型號說明

KVVP       聚氯乙烯絕緣銅絲屏蔽控制電纜

KVV        聚氯乙烯絕緣控制電纜

KVVR       聚氯乙烯絕緣軟控制電纜

KVVRP      聚氯乙烯絕緣銅絲屏蔽軟控制電纜

ZR-KVVRP   聚氯乙烯絕緣銅絲屏蔽阻燃軟控制電纜

ZR-KVVP    聚氯乙烯絕緣銅絲屏蔽阻燃控制電纜

ZR-KVV     聚氯乙烯絕緣阻燃控制電纜

2、執行標準

GB/T9330-2008                        《塑料絕緣控制電纜》

GB/T3956-2008                       《電纜的導體》

IEC60228                             《絕緣電纜的導體》

GB2952-2008                         《電纜外護層》

GB/T3048-2007                       《電線電纜電性能試驗方法》

GB/T2951-2008                      《電線電纜機械物理性能試驗方法》

JB/T8137-1999                     《電線電纜交貨盤》

IEC60332                             《在火焰條件下電纜和光纜的試驗》

3、使用條件

3.1運行條件

系統標稱電壓U0/U：0.45/0.75KV。

系統頻率：50Hz。

3.2運行要求

電纜導體長期允許最高運行溫度：聚氯乙烯70℃。

短路時電纜導體的最高溫度：聚氯乙烯160℃。

短路時間不超過5s。

電纜彎曲半徑：不小于電纜外徑的15倍。

3.3運行環境條件

3.3.1 環境溫度：固定敷設下-40～+50℃。

3.3.2 電纜導體在額定運行溫度下，其設計使用壽命不低于30年。

4、技術條件

4.1導體

4.1.1導體均采用TR型銅線，銅線的性能和外觀符合IEC60228中的規定。

4.1.2導體表面光潔、無油污、無損傷屏蔽及絕緣的毛刺、銳邊等，無凸起或斷裂的單線。

4.2 絕緣

4.2.1絕緣為聚氯乙烯材料擠包；具有良好的機械性能，防潮，介電常數小等特性，擠包在導體的絕緣性能符合GB/T9330-2008標準中的規定。

4.2.2絕緣標稱厚度應滿足標準GB/T9330-2008中的規定。絕緣厚度平均值不小于規定的標稱值，絕緣層橫斷面上任一點最薄點的厚度不小于標稱厚度的90%-0.1mm。

4.2.3絕緣層應緊密擠包在導體上且容易剝離，絕緣層應色澤均勻、表面平整、無機械損傷。

4.2.4絕緣線芯應能經受GB/T3048.9中規定的6 kV工頻交流火花試驗，作為生產過程中對絕緣質量檢查，且絕緣上每一點經受時間不少于0.2秒。

4.2.5絕緣線芯的識別方法：

符合標準GB/T9330-2008中的規定。

4.3 總成纜

4.3.1 將絕緣線芯絞合成纜，絞合節距不大于絞合外徑的20倍。并用一層繞包帶重疊反向繞包扎緊，最外層絞合方向為右向。絕緣線芯間隙根據不同電纜規格適當填充，填充材料應為非吸濕性的材料，并能滿足電纜工作溫度需要。

4.4 總屏蔽

采用銅絲編織屏蔽，密度大于80%。

4.5外護套

4.5.1外護套采用黑色聚氯乙烯護套料擠包，護套表面光潔、圓整。護套標稱厚度符合GB/T9330-2008標準中規定，性能符合GB/T9330-2008的規定。

4.5.2外護套表面緊實、圓整，其橫斷面無肉眼可見的砂眼、雜質和氣泡以及未塑化好和焦化等現象。

4.5.3電纜的不圓度應符合《電纜檢測工藝學》中規定的不大于15%。

4.6 電纜標志

4.6.1成品電纜的護套上至少應噴印有:制造廠名、產品型號、規格(芯數×導體截面)、額定電壓等連續標志。(其它標志如：計米長度、制造年份，按合同中要求噴印)，前后兩個完整標志間的距離應不大于1m，標志應字跡清楚、準確，容易辨認、耐擦。

5、主要技術參數及檢測項目

5.1 20℃時導體直流電阻：應符合GB/T3956的規定。

5.2交流電壓試驗：在室溫下，成品電纜的導體之間，導體與屏蔽、鎧裝之間施加工頻交流3000V，5min時，絕緣不擊穿。
