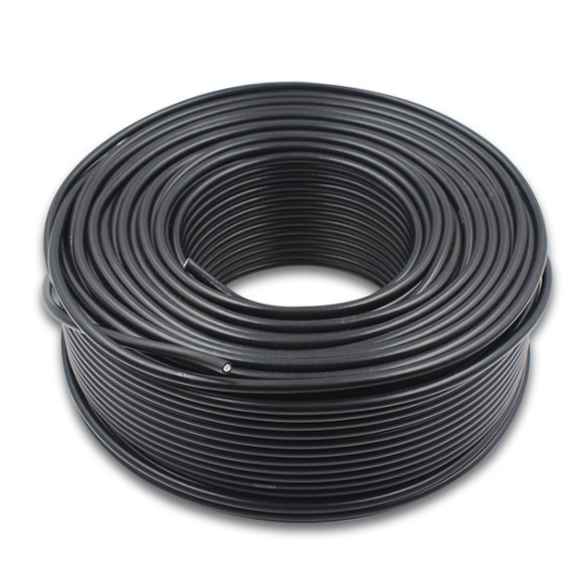

產品概述
該產品主要用于同軸光纖混合網（HFT）中傳輸數據模擬信號和數字信號，可與北美各類插件配合使用，也可用于電腦網絡（以太網）互連。目前RG系列電纜類型繁雜，許多RG電纜在現行的有效的標準中很難查到，有關結構尺寸應以用戶的需求為準。
執行標準：MIL-C-17

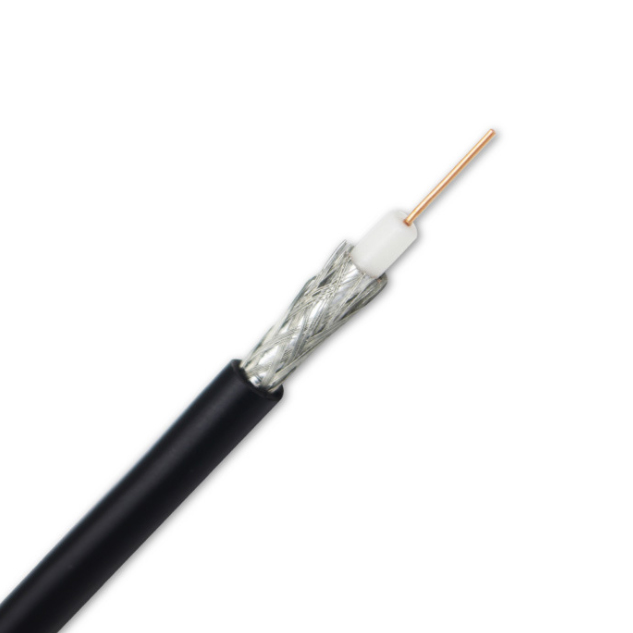

產品特點
1、使用溫度范圍：-40℃～70℃，特殊使用溫度可定做。
2、導體：99.996%無氧軟銅絲。
3、絕緣：低損耗聚乙烯。
4、屏蔽層：99.996%無氧軟銅絲編織。
5、護套：-40℃耐寒聚氯乙烯。
技術參數
項目 型號 | 內導體n/mm | 絕緣外徑mm | 護套材料 | 成品外徑mm | 重量 | 特性阻抗Ω | **衰減400MHz dB/100ft | 標稱電容pF/ft | 工作電壓max V （有效值） |
RG-5A | 1/1.29 | 4.6 | PVC-I | 7.8 | 0.087 | 50.0 | 6.5 | 30.8 | 3000 |
RG-5B | 1/1.29 | 4.6 | PVC-IIA | 7.8 | 0.087 | 50.0 | 6.5 | 30.8 | 3000 |
RG-6A | 1/0.724 | 4.7 | PVC-IIA | 7.8 | 0.082 | 75.0 | 6.5 | 20.6 | 2700 |
RG-9 | 7/0.724 | 7.1 | PVC-I | 10.1 | 0.140 | 51.0 | 5.9 | 30.2 | 4000 |
RG-9A | 7/0.724 | 7.1 | PVC-I | 10.1 | 0.140 | 51.0 | 6.1 | 30.2 | 4000 |
RG-9B | 7/0.724 | 7.1 | PVC-IIA | 10.2 | 0.150 | 50.0 | 6.1 | 30.8 | 5000 |
RG-11 | 7/0.404 | 7.2 | PVC-I | 10.3 | 0.096 | 75.0 | 5.7 | 20.6 | 4000 |
RG-11A | 7/0.404 | 7.2 | PVC-IIA | 10.3 | 0.096 | 75.0 | 5.2 | 20.6 | 5000 |
RG-34A | 7/0.724 | 11.7 | PVC-IIA | 16.0 | 0.224 | 75.0 | 5.3 | 20.6 | 6500 |
RG-58 | 1/0.813 | 2.90 | PVC-I | 4.95 | 0.029 | 53.5 | 11.7 | 28.8 | 1900 |
RG-58A | 19/0.18 | 2.90 | PVC-I | 4.95 | 0.029 | 52.0 | 13.2 | 29.6 | 1900 |
RG-59 | 1/0.643 | 3.7 | PVC-I | 6.15 | 0.032 | 73.0 | 10.5 | 21.1 | 2300 |
RG-59B | 1/0.584 | 3.7 | PVC-IIA | 6.15 | 0.032 | 75.0 | 9.0 | 20.6 | 2300 |
RG-122 | 27/0.127 | 2.4 | PVC-IIA | 4.1 | 0.016 | 50.0 | 18.0 | 30.8 | 1900 |
RG-149 | 7/0.404 | 7.2 | PVC-IIA | 10.0 | 0.105 | 75.0 | 10.0 | 20.6 | 5000 |
RG-174 | 7/0.16 | 1.5 | PVC-I | 2.5 | 0.008 | 50.0 | 20.0 | 30.8 | 1500 |
RG-212 | 1/1.41 | 4.7 | PVC-IIA | 7.8 | 0.083 | 50.0 | 6.5 | 29.4 | 3000 |
RG-213 | 7/0.752 | 7.2 | PVC-IIA | 10.2 | 0.099 | 50.0 | 5.5 | 30.8 | 5000 |
RG-216 | 7/0.404 | 7.2 | PVC-IIA | 10.2 | 0.114 | 75.0 | 5.2 | 20.6 | 5000 |
RG-223 | 1/0.89 | 2.9 | PVC-IIA | 4.8 | 0.034 | 50.0 | 11.7 | 30.8 | 5000 |
注1：內導體單線尺寸為近似值；
注2: PVC-I為普通型聚氯乙烯；PVC-IIA為非污染型聚氯乙烯。
注3：1in=25.395mm；1ft=0.3047m；1b=0.454kg。
