產品名稱

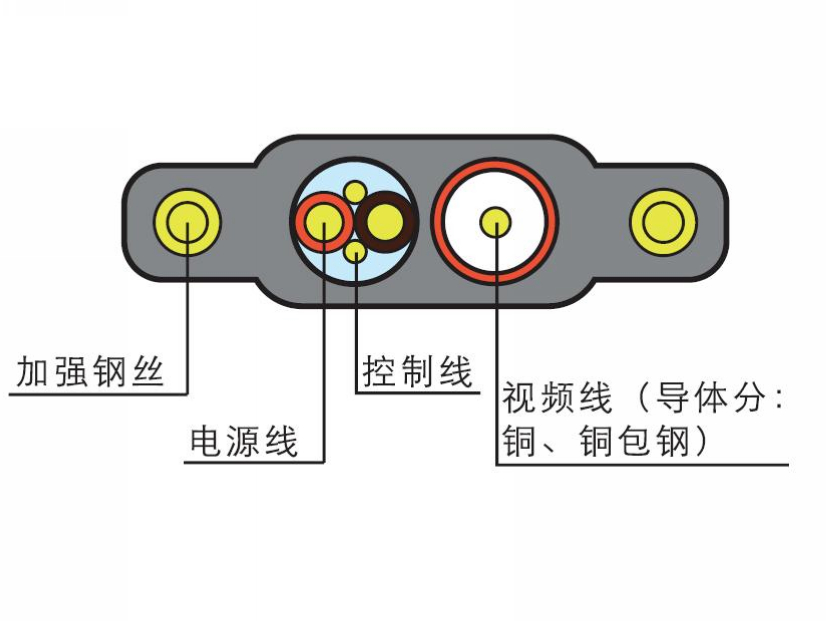

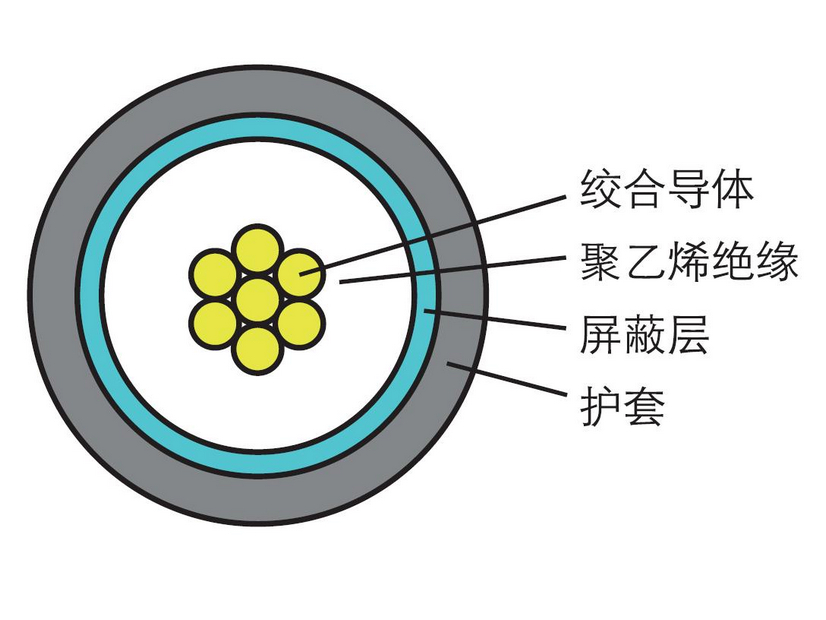

TSTSZ-4-G3及TZS-4-G1電梯監控專用電纜
產品概述
電梯監控專用電纜適用于電梯監控系統的視頻傳輸及信號控制。
執行標準：Q/321001LLD 04-2014
產品特點
1、采用進口抗拉材料，外護三防特軟電梯專用料。
2、彎曲數萬次不疲勞、抗干擾力優良。
3、實現電源控制、語音及視頻同步傳輸。
4、可提供18個月質量保證。
技術參數
序號 | 性能參數 | TSTSZ-4-G3型 | TZS-4-G1型 | |
銅 | 銅包鋼 | |||
1 | 電纜近似尺寸mm | 7.2×21.6 | 7.2×21.6 | 7.0 |
2 | 環境溫度 | -40℃～+70℃ | ||
3 | 電纜近似重量kg/km | 204 | 200 | 63 |
4 | 傳輸距離￡m | 100 | 300 | 300 |
5 | 200MHz衰減 ￡dB/m | 0.25 | 0.19 | 0.19 |
6 | 成品耐壓 V/min | 1500/5 | 1500/5 | 1500/5 |
7 | 移動速度￡m/s | 5 | 8 | 8 |
8 | 自由懸掛長度￡m | 150 | 300 | 300 |
9 | 曲撓試驗 | 20萬次通過 | ||
電梯電纜安裝注意事項
1、電梯電纜安裝使用前應自由垂吊，充分退扭。
2、電纜中的懸掛加強芯剝離后應進行固定，同時應承受拉力。
3、懸掛加強芯應保持對稱一致的拉力，其拉力與平均值偏差應不大于5%。
4、轎廂壓縮緩沖器后，電纜不得與底坑地面和轎廂底邊框接觸。
5、隨行電纜不應有打結和波浪扭曲現象。
6、視頻、電源接口不得有虛焊、脫焊且應固定牢固。
