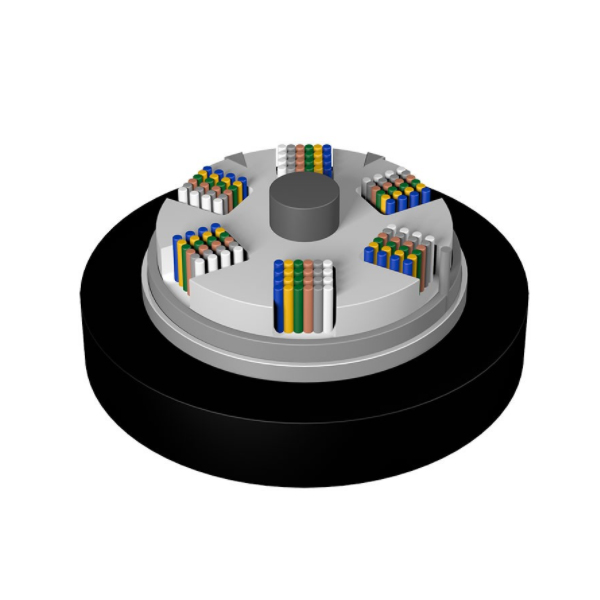

GYDGA 光纜的結構如下：光纖帶放入由高密度聚乙烯 (HDPE) 制成的骨架槽內，骨架中心是單根鋼絲或多股絞合鋼絲。在骨架外繞包一層阻水帶，雙面涂塑鋁帶 (APL) 縱包后擠制聚乙烯 (PE) 護套。在鋁帶與阻水帶之間放置撕裂繩以便于護套開剝。
產品應用
· GYDGA 光纜具有光纖組裝密度高、抗側壓性能好、接續效率高等優點，充分滿足現代通信發展（如 FTTB、FTTH 等）對施工和通信能力的要求，特別適用于中繼網和接入網。
產品特點
? 良好的結構設計和工藝控制，具有優越的光學、機械和環境性能
? 采用快速高膨脹率阻水帶，充分保證了光纜的阻水性能
? 采用無纖膏和纜膏的全干式阻水結構，克服了傳統油膏不易清除的缺點，減少了施工準備時間，極大地提高了接續效率，便于施工和維護
? 骨架式結構抗側壓性好，對光纖帶有良好的保護
? 光纖組裝密度高，光纜相對直徑小，重量輕，便于敷設
? 骨架式結構開剝后，可直接取出光纖帶，便于分歧
? 護套內放置撕裂繩，便于開剝
結構參數
光纜型號 (以2纖遞增) | 骨架槽數 | 每槽** 光纖層數 | 鋼絲 （mm） | 光纜直徑 （mm） | 光纜重量 （kg/km） | 允許拉伸力 長期/短期（N) | 允許壓扁力 長期/短期(N/100 mm) |
4芯光纖帶光纜系列 | |||||||
GYDGA-48Xn-4F | 6 | ２ | 2.6 | 12.6 | 150 | 1000/3000 | 1000/3000 |
GYDGA-96Xn-4F | 6 | ４ | 2.6 | 13.2 | 155 | 1000/3000 | 1000/3000 |
GYDGA-144Xn-4F | 6 | ６ | 2.6 | 14.1 | 180 | 1000/3000 | 1000/3000 |
GYDGA-216Xn-4F | 9 | ６ | 2.6 | 17.6 | 250 | 1000/3000 | 1000/3000 |
GYDGA-288Xn-4F | 12 | ６ | 2.6 | 19.5 | 310 | 1000/3000 | 1000/3000 |
GYDGA-300Xn-4F | 12+1 | ６+3 | 2.6 | 20.6 | 340 | 1000/3000 | 1000/3000 |
6芯光纖帶光纜系列 | |||||||
GYDGA-72Xn-6F | 3 | ４ | 2.3 | 13.6 | 140 | 1000/3000 | 1000/3000 |
GYDGA-120Xn-6F | 5 | ４ | 2.6 | 14.1 | 145 | 1000/3000 | 1000/3000 |
GYDGA-144Xn-6F | 6 | ４ | 2.6 | 15.8 | 200 | 1000/3000 | 1000/3000 |
GYDGA-216Xn-6F | 6 | ６ | 2.6 | 17.6 | 250 | 1000/3000 | 1000/3000 |
GYDGA-288Xn-6F | 8 | ６ | 2.6 | 19.9 | 320 | 1000/3000 | 1000/3000 |
GYDGA-336Xn-6F | 7 | ８ | 2.6 | 19.9 | 320 | 1000/3000 | 1000/3000 |
GYDGA-384Xn-6F | 8 | ８ | 2.6 | 20.6 | 360 | 1000/3000 | 1000/3000 |
GYDGA-432Xn-6F | 9 | ８ | 2.6 | 21.5 | 390 | 1000/3000 | 1000/3000 |
8芯光纖帶光纜系列 | |||||||
GYDGA-432,480Xn-8F | 6 | 10 | ７× 1.2 | 21.5 | 400 | 1000/3000 | 1000/3000 |
注: a．Xn代表選用光纖類型，光纖色標參見光纖帶說明
b．XF代表選用光纖帶類型，如4F表示4芯帶
c．300芯以下光纜—般采用4芯或6芯帶，300芯以上光纜一般采用6芯或8芯帶。
環境特性
· 儲存 / 使用溫度：-40 ℃～ +70 ℃
· 彎曲半徑：靜態 10 倍纜徑，動態 20 倍纜徑
適用：管道、架空、直埋
