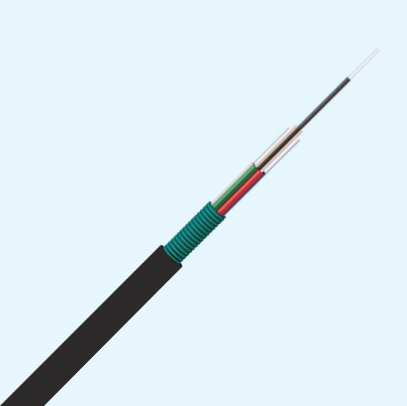

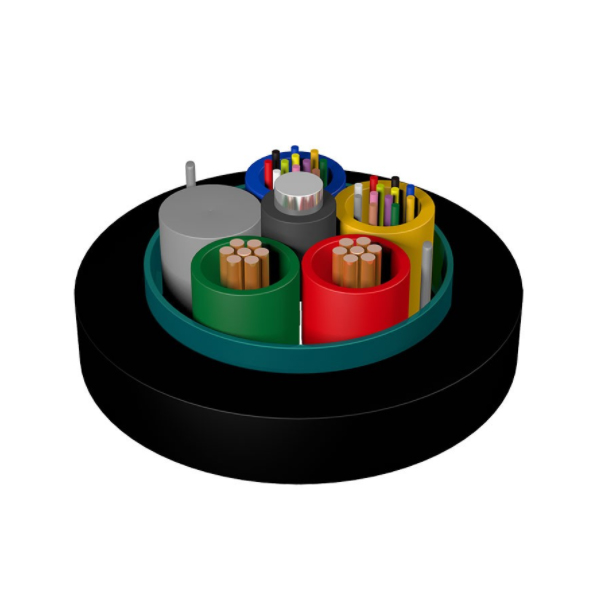

GDTS 型光電混合纜的結構是將單模或多模光纖裝入由高模量的聚酯材料做成的松套管中，套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯。松套管和所需規格的絕緣銅導線圍繞中心加強芯絞 合成緊湊的圓形纜芯，纜芯內的縫隙充以阻水填充物。雙面鍍鉻涂塑鋼帶（PSP）軋紋 縱包后擠制聚乙烯護套成纜。
產品特點
? 光電一體化，解決設備用電和信號傳輸問題，提供對設備電源的集中監控和維護
? 提高電源的可管理性，減少供電協調和維護
? 降低采購成本，節省施工費用
? 精確控制的光纖余長保證了光纜具有良好的抗拉性能和溫度特性
? 主要用于分布式基站直流遠供系統中，連接 BBU 和 RRU
? 適合管道或架空敷設
交貨長度
· 推薦長度：2000m； 可按客戶要求提供其它長度。
環境特性
· 運輸 / 儲存 / 使用溫度：-40 ℃～ +70 ℃
絕緣導體電氣性能
導體截面積 | 單根導體**直流電阻 | 絕緣電阻 | 絕緣耐壓強度KV，DC 1分鐘 | ||
每根絕緣導線與 | 導線間 | 導線與金 | 導線與 | ||
1.5 | 13.3 | 不小于10000 | 5 | 5 | 3 |
2.5 | 7.98 | ||||
4.0 | 4.95 | ||||
5.0 | 3.88 | ||||
6.0 | 3.30 | ||||
8.0 | 2.47 | ||||
注：饋電線導體相關性能滿足GB/T3956-2008
饋電線電氣性能滿足GB/T 5023.3-2007
規格參數
產品規格 | 參考外徑 (mm) | 參考重量 (Kg/km) | 允許拉伸力 長期/短期(N) | 允許壓扁力 長期/短期(N/100mm) | 參考結構 |
GDTS-02~24Xn+2×1.5 | 11.6 | 157 | 600/1500 | 300/1000 | Ⅰ型結構 |
GDTS-02~24Xn+2×2.5 | 12.5 | 190 | 600/1500 | 300/1000 | Ⅱ型結構 |
GDTS-02~24Xn+2×4.0 | 13.6 | 241 | 600/1500 | 300/1000 | Ⅱ型結構 |
GDTS-02~24Xn+2×5.0 | 15.0 | 282 | 600/1500 | 300/1000 | Ⅲ型結構 |
GDTS-02~24Xn+2×6.0 | 15.7 | 300 | 600/1500 | 300/1000 | Ⅲ型結構 |
GDTS-02~24Xn+2×8.0 | 16.9 | 383 | 600/1500 | 300/1000 | Ⅲ型結構 |
注：Xn為光纖類型 2×1.5/2×2.5/2×4.0/2×6.0/2×8.0表示導線數量與規格
可根據用戶要求生產不同導線規格和數量的光電混合纜
可根據客戶要求生產不同光纖芯數的光電復合纜
