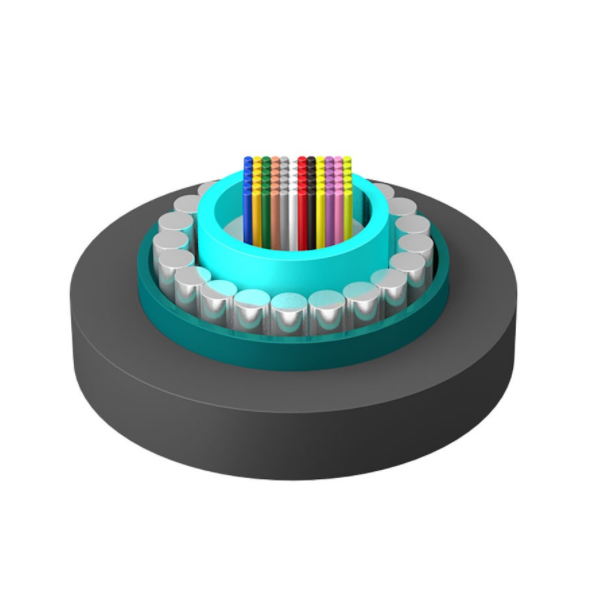

YDXTS 光纜結構是將多根光纖帶套入由高模量的聚脂材料作成的松套管中，套管內填充防水化合物。松套管外加阻水材料以保證光纜的縱向滲水，鋼絲繞包成纜后雙面鍍鉻涂塑鋼 帶（PSP）縱包，再在外擠制聚乙烯護套。
產品標準
· GYDXTS 光纜符合 YD/T 769-2010 標準和 IEC 60794-1 標準。
產品特點
? 精確控制的光纖余長保證了光纜具有的良好的機械性能和溫度性能
? 松套管材料本身具有良好的耐水解性能和較高的強度
? 管內充以特種油膏，對光纖進行了關鍵性保護
? 良好的抗側壓性和柔軟性
? 一層繞包鋼絲保證了光纜的拉伸強度，并有較好的防鼠性能
? 雙面鍍鉻涂塑鋼帶（PSP）提高光纜的抗透潮能力
? 良好的阻水材料防止光纜縱向滲水
? 聚乙烯（PE）護套具有很好的抗紫外線輻射性能
? 直徑小，容易敷設
結構參數
光纜型號 （以2纖遞增） | 光纖數 | 參考光纜重量 （kg/km） | 允許拉伸力 長期/短期 (N) | 允許壓扁力 長期/短期 (N/100mm) | 彎曲半徑 靜態/動態 (mm) |
GYDXTS-36~48Xn-12F | 36~48 | 206 | 1000/3000 | 1000/3000 | 10D/20D |
GYDXTS-60~72Xn-12F | 60~72 | 219 | |||
GYDXTS-84~96Xn-12F | 84~96 | 285 | |||
GYDXTS-108~120Xn-12 | 108~120 | 331 | |||
GYDXTS-132~144Xn-12 | 132~144 | 360 |
儲存、使用溫度：-40℃至+70℃ 。
光學特性
光纖類型 | 衰減 （+20℃） | 帶寬 | 數值孔徑 | 光纜截止波長 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015NA | --- |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015NA | --- |
適用：管道、架空
