產品概述
分立視頻信號數據電纜分為RGB75-2×5C和VGA3+4(6)兩種，該電纜是在分立視頻應用中用于圖片、動畫及計算機演示時可獲得理想的效果，適用于數碼電視、顯示器、多媒體教室以及投影系統當中。
執行標準：Q/321001LLD 06-2014
產品特點
1、分別使用不同的同軸電纜傳送紅、綠、藍三種信號，這種圖像傳送方式比復合視頻傳送模式具有更鮮明、更清晰的圖像。
2、電纜長期使用溫度為-15℃～70℃。
3、電纜敷設溫度不低于0℃，特殊使用溫度可定做。
4、導體：99.996%無氧軟銅絲。
5、絕緣：低損耗物理發泡聚乙烯。
6、屏蔽層：100%鋁箔繞包屏蔽。
7、護套：70℃國標聚氯乙烯。
技術參數

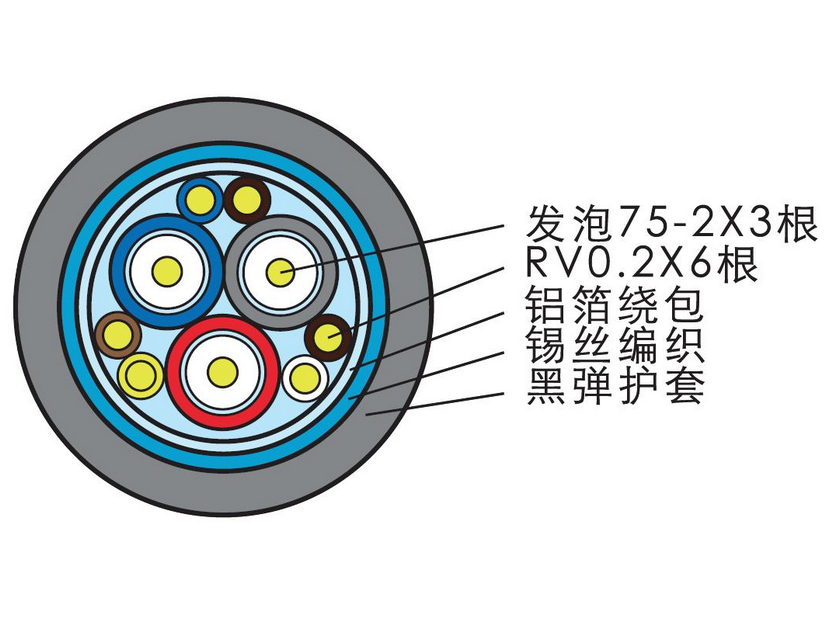

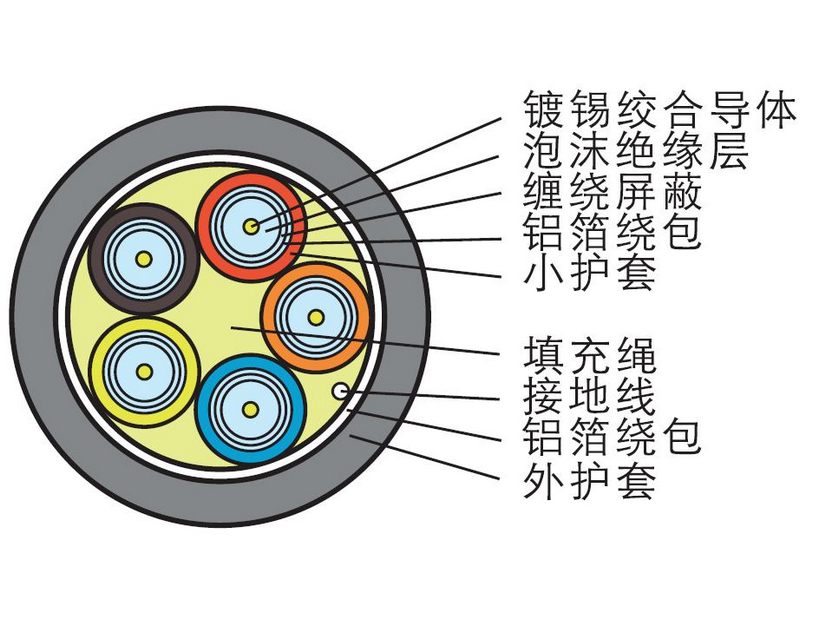

主要結構參數
型號規格 | 內導體 n/mm | 絕緣外徑 mm | 外導體纏繞n/mm | 鋁塑復合膜寬度×厚度 mm | 成品近似 外徑mm |
RGB75-2×5C | 7/0.13 | 1.55±0.05 | 48/0.10 | 10×0.05 | 9.10 |
VGA3+4(6) | 7/0.13 | 1.55±0.05 | 48/0.10 | 8×0.35 | 8.80 |
電器性能指標
型號規格 | 纜芯介電強度 kV | 絕緣電阻3 MΩ·km | 護套介電強度 kV | 結構回波損耗 （15~90MHz) | 特性阻抗 Ω | 20℃衰減常數 | |
頻率 MHz | dB/100m | ||||||
RGB75-2×5C | 1.2 | 1000 | 2.0 | 22.3 | 75±3 | 50 | 16.5 |
100 | 24.0 | ||||||
200 | 32.0 | ||||||
VGA3+4(6) | 1.2 | 1000 | 2.0 | 22.0 | 75±3 | 50 | 16.5 |
100 | 24.0 | ||||||
200 | 32.0 | ||||||
