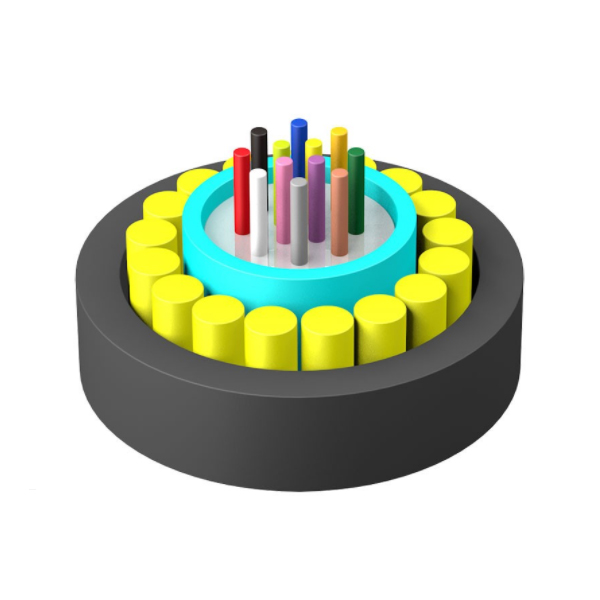

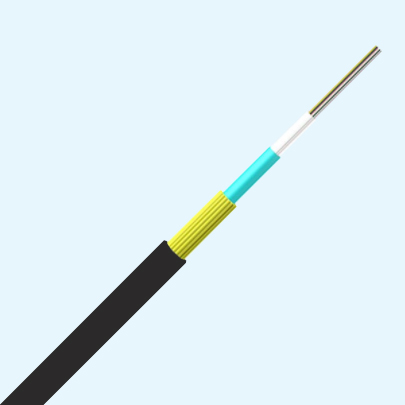

GYQFXTY光纜結構是將單模光纖或多模光纖套入由高模量的聚脂材料作成的松套管中，套管內填充防水化合物。松套管外加阻水材料以保證光纜的縱向滲水，松套管外 FRP 桿 繞包后護套成纜。
產品標準
· GYQFXTY 光纜符合 YD/T 769-2010 標準和 IEC 60794-1 標準。
產品特點
? 精確控制的光纖余長保證了光纜具有的良好的機械性能和溫度性能
? 松套管材料本身具有良好的耐水解性能和較高的強度
? 管內充以特種油膏，對光纖進行了關鍵性保護
? 良好的抗側壓性和柔軟性
? 一層繞包 FRP 保證了光纜的拉伸強度，同時對松套管有較好的保護作用
? 聚乙烯（PE）護套具有很好的抗紫外線輻射性能
? 全介質光纜。不用接地，不會遭雷擊
結構參數
光纜型號 （以2纖遞增） | 光纖數 | 參考光纜重量 （kg/km） | 允許拉伸力 長期/短期 (N) | 允許壓扁力 長期/短期 (N/100mm) | 彎曲半徑 靜態/動態 |
GYQFXTY-2~12Xn | 2~12 | 66 | 600/1500 | 300/1000 | 10D/20D |
GYQFXTY-14~18Xn | 14~18 | 79 | |||
GYQFXTY-26~36Xn | 26~36 | 86 |
儲存、使用溫度：-40℃至+70℃。
光學特性
光纖類型 | 衰減 （+20℃） | 帶寬 | 數值孔徑 | 光纜截止波長 | ||||
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
適用：管道、架空
