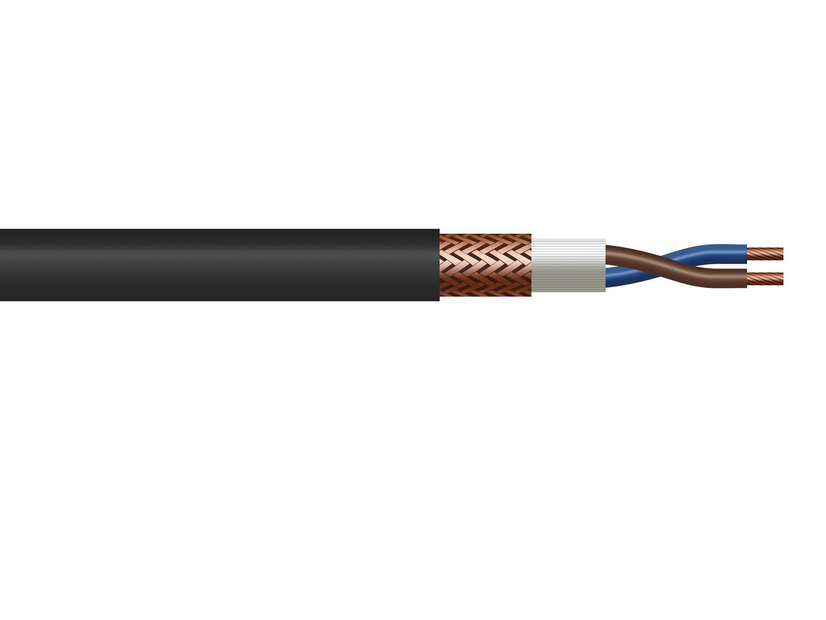

RVVP型銅芯屏蔽軟電纜

二維碼

微信

新浪微博

QQ空間

豆瓣網

百度貼吧

型號 RVVP

護套材質 70℃國標聚氯乙烯

絕緣材質 70℃國標聚氯乙烯

導體材質 99.996%無氧軟銅絲

屏蔽 99.996%無氧軟銅絲編織

微信聯系咨詢

產品詳情技術參數產品規格產品評論(0)

產品概述

本產品適用于交流額定電壓U 0/U為300/300V及以下電器、儀表、電子設備及自動化裝置，作有屏蔽要求的布線連接。

執行標準：JB/T 8734.5-2012、Q/321001LLD 03-2014

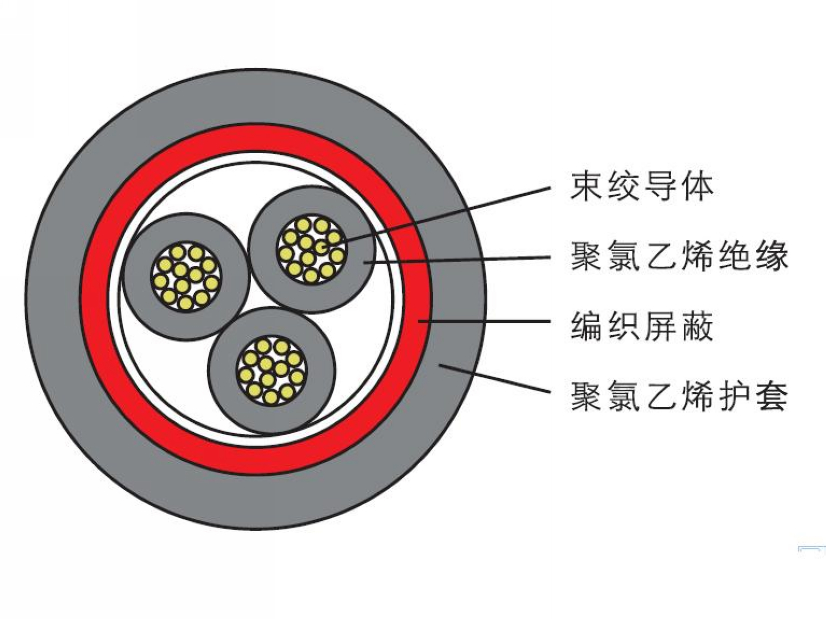

產品特點

1、電纜長期使用溫度為-15℃～70℃。

2、電纜敷設溫度不低于0℃，特殊使用溫度可定做。

3、導體：99.996%無氧軟銅絲。

4、絕緣：70℃國標聚氯乙烯。

5、屏蔽層：99.996%無氧軟銅絲編織，編織密度60%～80%。

6、護套：70℃國標聚氯乙烯。

技術參數

執行標準：JB/T 8734.5-2012

芯數×標稱截面mm2	絕緣厚度mm	屏蔽層密度 %	護套厚度mm	平均外徑或外形尺寸 mm		20℃時導體電阻 **值 Ω/km		70℃時絕緣電阻最小值MΩ·km
芯數×標稱截面mm2	絕緣厚度mm	屏蔽層密度 %	護套厚度mm	下限	上限	銅芯	鍍錫銅芯
1×0.08	0.4	60~80	0.4	2.4	2.9	247	254	0.018
1×0.12	0.4	60~80	0.4	2.4	3.0	158	163	0.016
1×0.2	0.4	60~80	0.4	2.6	3.2	92.3	95.0	0.013
1×0.3	0.5	60~80	0.4	2.9	3.5	69.2	71.2	0.014
1×0.4	0.5	60~80	0.4	3.0	3.7	48.2	49.6	0.013
1×0.5	0.5	60~80	0.4	3.1	3.8	39.0	40.1	0.012
1×0.75	0.6	60~80	0.4	3.4	4.1	26.0	26.7	0.010
1×1.0	0.6	60~80	0.6	4.1	4.9	19.5	20.0	0.010
1×1.5	0.6	60~80	0.6	4.3	5.2	13.3	13.7	0.009
1×2.5	0.7	60~80	0.6	4.9	6.0	7.98	8.21	0.008
2×0.08	0.4	60~80	0.4	3.2 2.4×3.5	4.2 2.9×4.2	247	254	0.018
2×0.12	0.4	60~80	0.6	3.7 2.8×4.0	4.9 3.4×4.9	158	163	0.016
2×0.2	0.4	60~80	0.6	4.1 3.0×4.4	5.3 3.6×5.3	92.3	95.0	0.013
2×0.3	0.5	60~80	0.6	4.8 3.5×5.1	6.2 4.2×6.2	69.2	71.2	0.014
2×0.4	0.5	60~80	0.6	5.1 3.6×5.4	6.6 4.4×6.6	48.2	49.6	0.013
2×0.5	0.5	60~80	0.6	5.3 3.7×5.6	6.8 4.5×6.8	39.0	40.1	0.012
2×0.75	0.6	60~80	0.6	5.8 4.0×6.1	7.4 4.8×7.4	26.0	26.7	0.010
2×1.0	0.6	60~80	0.6	6.4 4.3×6.7	8.2 5.2×8.3	19.5	20.0	0.010
2×1.5	0.6	60~80	0.8	7.3 4.9×7.6	9.2 6.0×9.3	13.3	13.7	0.009
3×0.12	0.4	60~80	0.6	3.9	5.1	158	163	0.016
3×0.2	0.4	60~80	0.6	4.5	5.8	92.3	95.0	0.013
3×0.3	0.5	60~80	0.6	5.1	6.5	69.2	71.2	0.014
3×0.4	0.5	60~80	0.6	5.4	6.9	48.2	49.6	0.013
3×0.5	0.5	60~80	0.6	5.6	7.1	39.0	40.1	0.012
3×0.75	0.6	60~80	0.6	6.1	7.8	26.0	26.7	0.010
3×1.0	0.6	60~80	0.8	7.2	9.1	19.5	20.0	0.010
3×1.5	0.6	60~80	0.8	8.0	10.0	13.3	13.7	0.009
4×0.12	0.4	60~80	0.6	4.5	5.8	158	163	0.016
4×0.2	0.4	60~80	0.6	4.9	6.2	92.3	95.0	0.013
4×0.3	0.5	60~80	0.6	5.5	7.0	69.2	71.2	0.014
4×0.4	0.5	60~80	0.6	5.9	7.5	48.2	49.6	0.013
5×0.12	0.4	60~80	0.6	4.8	6.2	158	163	0.016
5×0.2	0.4	60~80	0.6	5.3	6.7	92.3	95.0	0.013
5×0.3	0.5	60~80	0.6	6.0	7.6	69.2	71.2	0.014
5×0.4	0.5	60~80	0.6	6.4	8.1	48.2	49.6	0.013
6~7×0.12	0.4	60~80	0.6	5.2	6.6	158	163	0.016
6~7×0.2	0.4	60~80	0.6	5.7	7.2	92.3	95.0	0.013
6~7×0.3	0.5	60~80	0.6	6.5	8.2	69.2	71.2	0.014
6~7×0.4	0.5	60~80	0.8	7.3	9.2	48.2	49.6	0.013
8×0.12	0.4	60~80	0.6	6.0	7.2	158	163	0.016
8×0.2	0.4	60~80	0.6	6.6	7.9	92.3	95.0	0.013
8×0.3	0.5	60~80	0.6	7.4	8.7	69.2	71.2	0.014
8×0.4	0.5	60~80	0.8	8.0	9.3	48.2	49.6	0.013
9~10×0.12	0.4	60~80	0.6	6.4	8.1	158	163	0.016
9~10×0.2	0.4	60~80	0.8	7.4	9.3	92.3	95.0	0.013
9~10×0.3	0.5	60~80	0.8	8.7	10.9	69.2	71.2	0.014
9~10×0.4	0.5	60~80	0.8	9.3	11.6	48.2	49.6	0.013
11~12×0.12	0.4	60~80	0.6	6.6	8.3	158	163	0.016
11~12×0.2	0.4	60~80	0.8	7.6	9.6	92.3	95.0	0.013
11~12×0.3	0.5	60~80	0.8	9.0	11.2	69.2	71.2	0.014
11~12×0.4	0.5	60~80	0.8	9.6	11.9	48.2	49.6	0.013
13~14×0.12	0.4	60~80	0.8	7.2	9.1	158	163	0.016
13~14×0.2	0.4	60~80	0.8	8.2	10.3	92.3	95.0	0.013
13~14×0.3	0.5	60~80	0.8	9.4	11.7	69.2	71.2	0.014
13~14×0.4	0.5	60~80	0.8	10.0	12.5	48.2	49.6	0.013
16×0.12	0.4	60~80	0.8	7.6	9.5	158	163	0.016
16×0.2	0.4	60~80	0.8	8.6	10.8	92.3	95.0	0.013
16×0.3	0.5	60~80	0.8	9.9	12.3	69.2	71.2	0.014
16×0.4	0.5	60~80	0.8	10.5	13.1	48.2	49.6	0.013
19×0.12	0.4	60~80	0.8	8.2	10.3	158	163	0.016
19×0.2	0.4	60~80	0.8	9.0	11.3	92.3	95.0	0.013
19×0.3	0.5	60~80	0.8	10.4	12.9	69.2	71.2	0.014
19×0.4	0.5	60~80	1.0	11.5	14.2	48.2	49.6	0.013
24×0.12	0.4	60~80	0.8	9.4	11.7	158	163	0.016
24×0.2	0.4	60~80	0.8	10.4	12.9	92.3	95.0	0.013
24×0.3	0.5	60~80	1.0	12.4	14.4	69.2	71.2	0.014
24×0.4	0.5	60~80	1.0	13.2	16.4	48.2	49.6	0.013

執行標準：：Q/321001LLD 03-2014

芯數×標稱截面mm2	絕緣厚度mm	屏蔽層密度 %	護套厚度	平均外徑或外形尺寸 mm		20℃時導體電阻最值 Ω/km		70℃時絕緣電阻最小值MΩ·km
芯數×標稱截面mm2	絕緣厚度mm	屏蔽層密度 %	護套厚度	下限	上限	銅芯	鍍錫銅芯	70℃時絕緣電阻最小值MΩ·km
2×2.0	0.7	60~80	0.8	8.0	9.0	10.3	10.6	0.009
2×2.5	0.8	60~80	0.8	8.9	10.9	7.98	8.21	0.009
3×2.0	0.7	60~80	0.8	8.3	9.4	10.3	10.6	0.009
3×2.5	0.8	60~80	0.8	9.5	11.5	7.98	8.21	0.009
4×0.5	0.5	60~80	0.6	6.3	8.3	39.0	40.1	0.012
4×0.75	0.6	60~80	0.8	6.8	8.8	26.0	26.7	0.010
4×1.0	0.6	60~80	0.8	7.7	9.7	19.5	20.0	0.010
4×1.5	0.7	60~80	0.8	8.8	10.8	13.3	13.7	0.009
4×2.0	0.7	60~80	0.8	9.1	11.3	10.3	10.6	0.009
4×2.5	0.8	60~80	0.8	10.2	12.2	7.98	8.21	0.009
5×0.5	0.5	60~80	0.8	6.8	8.8	39.0	40.1	0.012
5×0.75	0.6	60~80	0.8	7.3	9.3	26.0	26.7	0.010
5×1.0	0.6	60~80	0.8	8.4	10.4	19.5	20.0	0.010
5×1.5	0.7	60~80	0.8	9.6	11.6	13.3	13.7	0.009
5×2.0	0.7	60~80	0.8	10.0	12.9	10.3	10.6	0.009
5×2.5	0.8	60~80	1.0	11.9	13.9	7.98	8.21	0.009
6×0.5	0.5	60~80	0.8	7.4	9.4	39.0	40.1	0.012
6×0.75	0.6	60~80	0.8	8.1	10.1	26.0	26.7	0.010
6×1.0	0.6	60~80	0.8	9.1	11.1	19.5	20.0	0.010
6×1.5	0.7	60~80	0.8	10.5	12.5	13.3	13.7	0.009
6×2.0	0.7	60~80	1.0	11.4	12.4	10.3	10.6	0.009
6×2.5	0.8	60~80	1.0	13.4	15.4	7.98	8.21	0.009
7×0.5	0.5	60~80	0.8	7.4	9.4	39.0	40.1	0.012
7×0.75	0.6	60~80	0.8	8.1	10.1	26.0	26.7	0.010
7×1.0	0.6	60~80	0.8	9.1	11.1	19.5	20.0	0.010
7×1.5	0.7	60~80	0.8	10.5	12.5	13.3	13.7	0.009
7×2.0	0.7	60~80	1.0	11.4	12.4	10.3	10.6	0.009
7×2.5	0.8	60~80	1.0	13.4	15.4	7.98	8.21	0.009
8×0.5	0.5	60~80	0.8	7.7	8.8	39.0	40.1	0.012
8×0.75	0.6	60~80	0.8	8.5	9.5	26.0	26.7	0.010
8×1.0	0.6	60~80	1.0	10.0	11.1	19.5	20.0	0.010
8×1.5	0.7	60~80	1.0	11.5	12.6	13.3	13.7	0.009
8×2.0	0.7	60~80	1.2	12.7	13.8	10.3	10.6	0.009
8×2.5	0.8	60~80	1.2	14.2	15.3	7.98	8.21	0.009
9×0.5	0.5	60~80	0.8	8.4	9.5	39.0	40.1	0.012
9×0.75	0.6	60~80	1.0	9.8	10.9	26.0	26.7	0.010
9×1.0	0.6	60~80	1.2	11.4	12.5	19.5	20.0	0.010
9×1.5	0.7	60~80	1.2	13.1	14.2	13.3	13.7	0.009
9×2.0	0.7	60~80	1.2	14.0	15.1	10.3	10.6	0.009
9×2.5	0.8	60~80	1.2	15.6	16.7	7.98	8.21	0.009
10×0.5	0.5	60~80	0.8	9.4	11.4	39.0	40.1	0.012
10×0.75	0.6	60~80	0.8	10.3	12.3	26.0	26.7	0.010
10×1.0	0.6	60~80	1.0	12.1	14.1	19.5	20.0	0.010
10×1.5	0.7	60~80	1.0	13.9	15.9	13.3	13.7	0.009
10×2.0	0.7	60~80	1.2	14.9	16.0	10.3	10.6	0.009
10×2.5	0.8	60~80	1.2	16.6	17.7	7.98	8.21	0.009
11×0.5	0.5	60~80	0.8	9.3	10.4	39.0	40.1	0.012
11×0.75	0.6	60~80	1.0	10.7	11.8	26.0	26.7	0.010
11×1.0	0.6	60~80	1.0	12.1	13.2	19.5	20.0	0.010
11×1.5	0.7	60~80	1.0	14.0	15.1	13.3	13.7	0.009
11×2.0	0.7	60~80	1.2	15.4	16.5	10.3	10.6	0.009
11×2.5	0.8	60~80	1.2	17.3	18.4	7.98	8.21	0.009
12×0.5	0.5	60~80	0.8	9.7	11.7	39.0	40.1	0.012
12×0.75	0.6	60~80	1.0	11.1	13.1	26.0	26.7	0.010
12×1.0	0.6	60~80	1.0	12.5	14.5	19.5	20.0	0.010
12×1.5	0.7	60~80	1.0	14.4	16.4	13.3	13.7	0.009
12×2.0	0.7	60~80	1.2	15.4	16.5	10.3	10.6	0.009
12×2.5	0.8	60~80	1.2	17.3	18.4	7.98	8.21	0.009
